P. 176

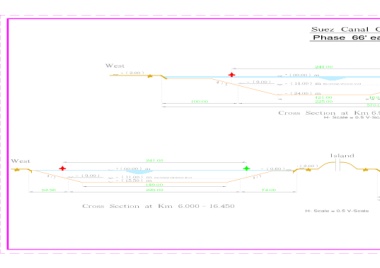

Suez  Canal  Cross  Sections

                                                                                                                                            Phase  66' east  /  42' west


                                                                                                                                                                                                                                                                                                DW. NO. (21/28 ) __ Page  (132)


                                                West                                                                                         241.00                                                                                                                                  East
                                                          ( 2.00 )                                                                                                                                                                                                                 ( 2.40 )
                                                                                                                                  ( 00.00 )  m
                                                                                                               -  ( 9.00 )
                                                                                                 4  /  1
                                                                                                                               -  ( 11.00 )  m  theoretical reference level                                                                      4  /  1
                                                                                                                                                                                                         -  ( 20.00 )
                                                                                                                               -  ( 24.00 )  m
                                                                                                                                             121.00                 16.00                         160.00
                                                                                      100.00                                                 225.00                                                           160.00                                     85.00
                                                                                                                                                                    570.00
                                                                                                                             Cross  Section  at  Km 6.945 - 8.400  E                                 ( East Channel )
                                                                                                                                                 H- Scale = 0.5 V-Scale








                                                                                                                                                   Island                                                                                                                                                                            East
      West                                                        241.00                                                                                                                                                                    241.00
                                                                                                                                       ( 2.00 )
                                                       ( 00.00 )  m                                                  -  ( 0.60 )                                                                                                 ( 00.00 )  m                                                             - ( 2.00 ) m
                                   -  ( 9.00 )                                                                                                                                                                -  ( 9.00 )
                      4  /  1                                                                                    4  /  1                                                                         4  /  1
                                                    -  ( 11.00 )  m  theoretical reference level                                                                                                                               -  ( 11.00 )  m  theoretical reference level                4  /  1            209.00
                                                    -  ( 15.50 )  m
                                                                  189.00
                                                                                                                                                                                                                               -  ( 24.00 )  m
                   52.50                                          225.00                                             74.00                                                                                                                  121.00
                                                                                                                                                                                     100.00                                                 225.00                                                      245.00
                                                                                                                                                                                                                          570.00
                                      Cross  Section  at  Km  6.000 - 16.450                                                                                                                               Cross  Section  at  Km 8.650 - 15.190  E
                                                                                                                                        H- Scale = 0.5 V-Scale







                                                                                                                                                                                                               NOTE ( -11.00 m is the theoretical reference level from chart datum )
