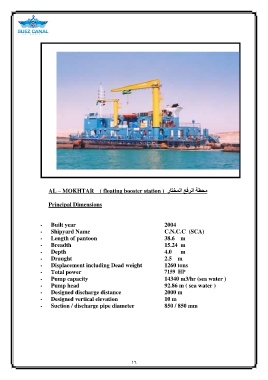

AL – MOKHTAR    ( floating booster station )  راتخملا عفرلا ةطحم

                       Principal Dimensions


                   -    Built year                                        2004
                   -    Shipyard Name                                     C.N.C.C  (SCA)
                   -    Length of pantoon                                 38.6    m
                   -    Breadth                                           15.24  m
                   -    Depth                                             4.0      m
                   -    Draught                                           2.5    m
                   -    Displacement including Dead weight                1260 tons
                   -    Total power                                       7159  HP
                   -    Pump capacity                                     14340 m3/hr (sea water )
                   -    Pump head                                         92.86 m ( sea water )
                   -    Designed discharge distance                       2000 m
                   -    Designed vertical elevation                       10 m
                   -    Suction / discharge pipe diameter                 850 / 850 mm
